Guía de instalación del hardware de Cisco RPS
En este capítulo se describe el equipo necesario para conectar el RPS Cisco a dispositivos externos. El Cisco RPS incluye dos módulos de potencia de entrada de CA totalmente redundantes y cuatro módulos de potencia de salida de CC para la conexión a dispositivos externos. El Cisco RPS admite una configuración cuasi-redundante para todos los dispositivos, totalmente redundante para la configuración de los routers Cisco y referenciados concentrador y configuraciones redundantes-con-reinicio para los concentradores y conmutadores se hace referencia. Sin embargo, la configuración redundante-con-reinicio no se recomienda debido a un fallo de alimentación provocará una interrupción durante el concentrador o conmutador se reinicia. Para una explicación de las configuraciones de la fuente de alimentación, consulte el Capítulo 1, "Visión general"
Precaución Los módulos de potencia de entrada de Cisco RPS de CA son de factor de potencia corregido para cumplir con las normas determinadas Comisión Electrotécnica Internacional (IEC). No conecte el Cisco RPS a un sistema de alimentación ininterrumpida (UPS) que no ha sido probado y diseñado para sistemas de alimentación de factor de potencia corregido. No conecte el Cisco RPS a un transformador ferro-resonante. Si lo hace cualquiera de estas cosas, usted podría dañar el Cisco RPS.
Este capítulo contiene las siguientes secciones:
- Herramientas y equipos necesarios
- Opciones de cableado
- Cables de pedidos
- Kit de actualización con la placa de adaptador de red para enrutadores y concentradores
Herramientas y equipos necesarios
Puede que tenga que pedir los siguientes equipos:
- Uno-a-uno de 22 pines a 8 pines cable necesaria para Cisco 2500 routers de la serie Cisco y concentradores multiservicio MC3810
- Y-cable requerido para las configuraciones de alimentación totalmente redundantes
- Upgrade Kit-Necesaria para los routers originalmente con fuentes de alimentación AC o DC (Cisco 2500 y Cisco 2600 routers de la serie; Cisco 3620, Cisco 3640 y Cisco 3725 routers, Cisco 4000 routers de la serie, y el concentrador multiservicio Cisco MC3810)
Opciones de cableado
Los dispositivos externos tienen configuración diferente y opciones de cableado describen a continuación y se discuten en detalle en la sección de referencia de este manual:
- El concentrador Cisco 1516M (HP 10BASE-T Hub-16M) sólo admite un cable de uno-a-uno para la configuración cuasi-redundante. Este centro no es compatible con la conexión de su cable de alimentación de CA para redundancia con el reinicio o el uso del cable en Y para la redundancia total.
- FastHub serie 400 100BASE-T núcleos soporte:
-
Uno-a-uno de los cables de cuasi-redundancia
- Uno-a-uno con el interruptor de cable cable de alimentación de CA conectado para redundancia con reinicio (no se recomienda)
Consulte la sección "Conexión de hubs" para las ilustraciones y los procedimientos.
- Catalyst 1900 switches de la serie Catalyst 2820, interruptores, conmutadores Catalyst 2900 Series XL y Catalyst 3500 Series XL switches soportan:
- Uno-a-uno de los cables de cuasi-redundancia
- Uno-a-uno con el interruptor de cable cable de alimentación de CA conectado para redundancia con reinicio (no se recomienda)
Consulte la sección "Conexión de interruptores" para las ilustraciones y los procedimientos.
- Cisco 2500 y Cisco 2600 routers de la serie; Cisco 3620, Cisco 3640 y Cisco 3725 routers; Cisco 4000 routers de la serie; y el soporte multiservicio Cisco MC3810 concentrador:
- Uno-a-uno de los cables de cuasi-redundancia
- -Dos a uno Y-cable para redundancia completa
Consulte los "routers de conexión y el Cisco MC3810 Concentrador" sección para las ilustraciones y los procedimientos.
Cables de pedidos
Los barcos de Cisco RPS en cualquiera de las siguientes configuraciones:

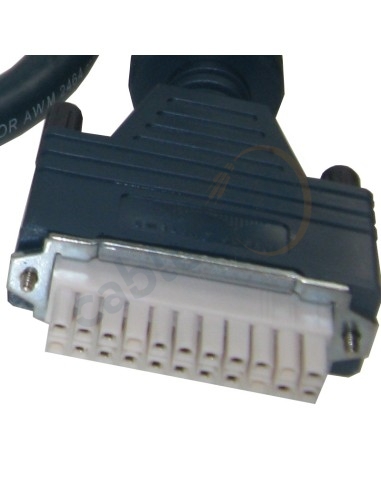

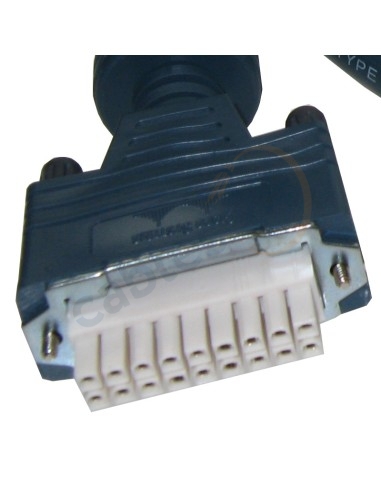

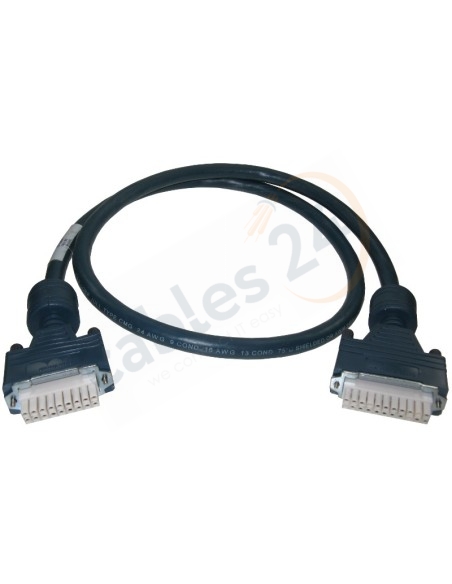

- Con cables (Cisco RPS número PWR600-AC-RPS-CAB) -Incluye cuatro uno-a-uno (22 pines a 18 pines) para conectar los cables a los concentradores y conmutadores para el apoyo o cuasi-redundante para Cisco 2600 routers de la serie; Cisco 3620, Cisco 3640 y Cisco 3725 routers; y Cisco 4000 Series routers.
- Sin cables (Cisco RPS número PWR600-AC-RPS-NCAB) -Cables debe pedirse por separado:
- Uno-a-uno (22 pines a 18 pines) para conectar los cables a los concentradores y conmutadores para el apoyo o cuasi-redundante para Cisco 2600 routers de la serie; Cisco 3620, Cisco 3640 y Cisco 3725 routers; y los routers de la serie Cisco 4000
- Uno-a-uno (22 pines a 8 pines) los cables de apoyo cuasi redundante para Cisco 2500 routers de la serie Cisco y concentradores multiservicio MC3810
- De dos a uno los cables Y (22 pines a 18 pines o 22 pines a 8 pines) para el apoyo totalmente redundante para los routers o concentradores solamente
Nota La configuración totalmente redundante sólo es compatible con los routers, no para hubs o switches.
Figura 3-1 y la Figura 3-2 muestran los cables se pueden pedir, y la Tabla 3-1 incluye descripciones de cable y se enumeran los números de pedido de los productos correspondientes. Para obtener información sobre pedidos, póngase en contacto con 800 553-6387, 408 526-7208, o cs-rep@cisco.com. Véase también el "> $ paratexto" sección .
Figura 3-1 Cable en forma de Y-dos a uno
Tabla 3-1 Números de referencia Cable
Configuración de redundancia Para usar con Descripción cable Número de Orden por cableCisco 1516M cubo (HP 10BASE-T Hub-16M), FastHub 400 concentradores de la serie, Catalyst serie 1900 y Catalyst 2820 switches, Catalyst serie 2900 y Catalyst 3500 serie XL interruptores, Cisco 2600 routers de la serie Cisco 3620, Cisco 3640 y Cisco 3725 routers, y los routers de la serie Cisco 4000
Uno-a-uno de los cables, 22 pines a 18 pines,
4 pies (1,22 m) 1
Cisco 2500 routers de la serie y servidores de acceso y concentradores multiservicio Cisco MC3810
Uno-a-uno de los cables, 22 pines a 8 pines,
4 pies (1,22 m) 1
Cisco 2600 routers de la serie Cisco 3620, Cisco 3640 y Cisco 3725 routers y routers Cisco 4000 Series
De dos a uno de los cables, 22 pines a 18 pines,
4 pies (1,22 m) 1
Cisco 2500 routers de la serie y servidores de acceso y concentradores multiservicio Cisco MC3810
De dos a uno de los cables, 22 pines a 8 pines,
4 pies (1,22 m) 1
redundante con
reinicio 2
FastHub 400 centros de la serie, Catalyst serie 1900 y switches Catalyst 2820 y Catalyst de la serie 2900 y la serie de switches Catalyst 3500 XL
Uno-a-uno de los cables, 22 pines a 18 pines,
4 pies (1,22 m) 1
Kit de actualización con Placa de adaptador de alimentación para los routers y concentradores
Dispositivos externos operado con el Cisco RPS debe tener un conector de Cisco RPS. Cisco 2600 routers de la serie Cisco 3620, Cisco 3640 y Cisco 3725 routers y Cisco 4000 routers de la serie, y el concentrador de Cisco MC3810 no se distribuyen de forma automática con un conector RPS.
Nota Los cubos de la serie FastHub 400, Cisco 1516M cubo (HP 10ASE-T Hub-16M), Catalyst serie 1900 y Catalyst 2820 switches, y Catalyst serie 2900 y Catalyst 3500 Series XL interruptores buque con un conector RPS y no requieren una placa de adaptador de corriente .
Si no ha adquirido su enrutador o concentrador con un conector RPS Cisco instalado, debe solicitar una placa de adaptador de corriente que proporciona compatibilidad y debe instalar la placa en lugar de su fuente de alimentación existente.
Si necesita pedir una placa de adaptador de red para el enrutador o concentrador, consulte la Tabla 3-2 , que enumera las placas adaptadoras y los números de pedido de producto correspondientes. Póngase en contacto con Servicio al Cliente de Cisco en 800 553-6387, 408 526-7208, o cs-rep@cisco.com para solicitar información. (Véase también el "> $ paratexto" sección .)
Tabla 3-2 Números placa producto Adaptador de corriente
Descripción Número de productoCisco serie 2500, Cisco MC3810 placa adaptadora
Cisco placa de adaptador Serie 2600
Cisco 4000 Series placa adaptadora
instrucciones específicas del dispositivo para instalar la placa adaptadora RPS se envían con la placa y también están disponibles en Cisco.com en http://www.cisco.com.
