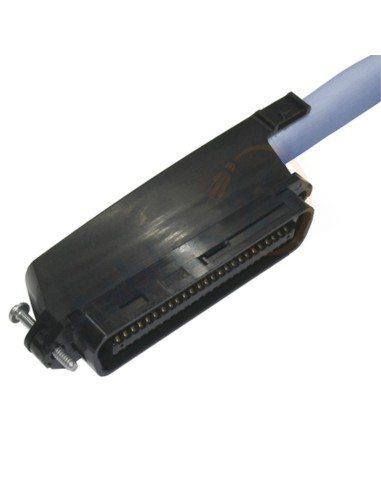

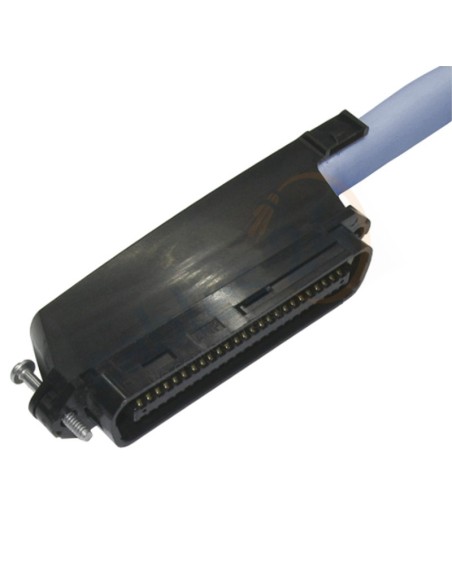

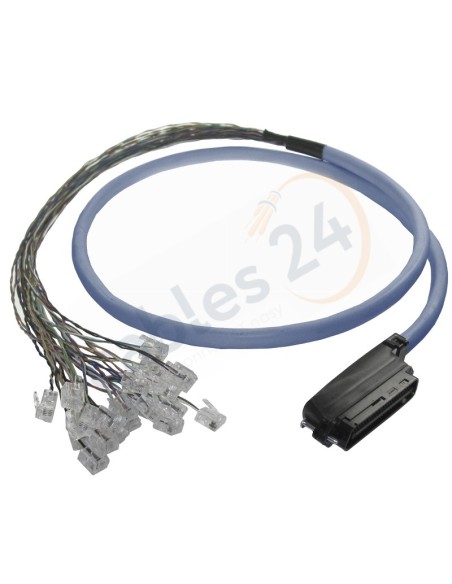

Cable Telco CAT.3 RJ-21 Macho 90º a 24 RJ45 conectados por pares.
El cable Telco, también conocido como un cable de telecomunicaciones o cable Amphenol, es un cable grueso que se utiliza para la conexión de múltiples líneas de voz o de datos para redes de área local o de telecomunicaciones. Los extremos utilizan 25 pares de clavijas polarizadas (50 pines en total). Este cable puede manejar hasta 25 canales de datos o líneas telefónicas. El nombre Amphenol proviene de la empresa que fabricó por primera vez.
La mayoría de los sistemas telefónicos utilizan este tipo de cable. El color común es gris y está hecho de cloruro de polivinilo (PVC). La mayoría de fabricantes han estandarizado en este color para este material. Otro color estándar es blanco, por lo general asociados con el cable plenum . Cable de distribución es de cable utilizado en espacios de cámara de edificios. El pleno es el espacio utilizado para la circulación de aire para calefacción y aire acondicionado sistemas, proporcionando un lugar para la red de conductos. El espacio entre el techo estructural y el falso techo o debajo de un suelo elevado se considera típicamente pleno. Algunos diseños de gota de techo crear un sello hermético que no permita el flujo de aire y por lo tanto no puede considerarse un espacio cámara de aire-manipulación.
El cable de telecomunicaciones también se asocia con pre-cableado 66 bloques pre-ensamblados con un conector RJ-21 conector hembra están disponibles que aceptan una rápida conexión a un cable de 25 pares con un extremo macho. Estas conexiones se hacen típicamente entre el bloque y el CPE ( Customer Premises Equipment ).
RJ-21 es un estándar registrado de la familia RJ, funciona con un conector modular que puede ser usado hasta para 50 conductores, es usualmente utilizado para implementar una conexión de 25 líneas (o menos) como el que es usado en el modelo de sistema telefónico llamado 1A2 key.
Es también conocido como el conector para telecomunicaciones de 50 pines. Algunas veces se utilizan RJ21 duales para ponchar bloques y hacer una caseta telefónica para PBX y otros sistemas telefónicos.
Los conectores RJ21 son utilizados para conectar puertos Ethernet de forma masiva desde un conmutador con puertos RJ21 hacia un panel de conexión para cable UTP categoría 5 o entre dos paneles de conexión.
Un cable con un conector RJ21 puede soportar 6 conectores modulares 8P8C a su máxima capacidad de conductores.
RJ-45 es una interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP).
Es parte del Código Federal de Regulaciones de Estados Unidos.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines (patillaje) o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse cuatro pares (ocho pines). Otras aplicaciones incluyen terminaciones de teléfonos (dos pares), por ejemplo: en Francia y Alemania, y otros servicios de red como RDSI, T1 e incluso RS-232.
